Μετατροπέας για ηλεκτρικά εργαλεία: Το μικρό εξάρτημα πίσω από την αξιόπιστη απόδοση του κινητήρα

Όταν οι άνθρωποι χρησιμοποιούν ηλεκτρικά εργαλεία όπως ηλεκτρικά τρυπάνια, γωνιακοί μύλοι, πριόνια και μηχανές στίλβωσης, συνήθως εστιάζουν στην ισχύ, την ταχύτητα και την αντοχή του κινητήρα. Ωστόσο, μέσα σε πολλούς ηλεκτρικούς κινητήρες με βούρτσα, ένα μικρό εξάρτημα παίζει κρίσιμο ρόλο στη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική κίνηση.Μετατροπέας για ηλεκτρικά εργαλεία. Αν και ένας μεταγωγέας είναι μόνο ένα μικρό μέρος του συγκροτήματος του κινητήρα, ο σχεδιασμός του επηρεάζει άμεσα την απόδοση του κινητήρα, τη σταθερότητα λειτουργίας, το επίπεδο θορύβου και τη διάρκεια ζωής. Σε βιομηχανίες που απαιτούν υψηλής ταχύτητας περιστρεφόμενο εξοπλισμό, η κατασκευή εναλλάκτη περιλαμβάνει ακριβή μηχανική, επιλογή υλικού και αυστηρό έλεγχο ποιότητας.

Τι είναι ένας μεταγωγέας για ηλεκτρικά εργαλεία;

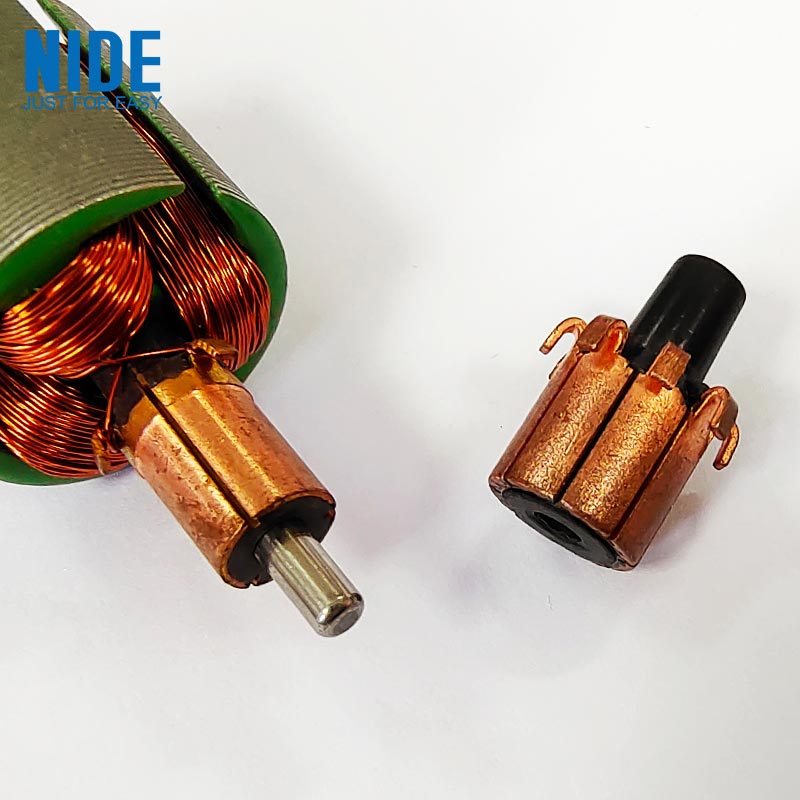

A Μετατροπέας για ηλεκτρικά εργαλείαείναι ένα περιστρεφόμενο ηλεκτρικό εξάρτημα μεταγωγής που χρησιμοποιείται σε κινητήρες συνεχούς ρεύματος με βούρτσα και κινητήρες γενικής χρήσης. Η κύρια λειτουργία του είναι να ελέγχει την κατεύθυνση του ρεύματος που ρέει μέσω των περιελίξεων του κινητήρα, επιτρέποντας στον ρότορα του κινητήρα να συνεχίσει να περιστρέφεται. Ένας τυπικός μεταγωγέας αποτελείται από:

Συστατικό	Λειτουργία
Χάλκινα τμήματα	Πραγματοποιήστε ηλεκτρικό ρεύμα μεταξύ των βουρτσών και των περιελίξεων του ρότορα
Μονωτικό Υλικό	Διαχωρίζει ηλεκτρικά μεμονωμένα τμήματα χαλκού
Βασική Δομή	Παρέχει μηχανική υποστήριξη για περιστρεφόμενη λειτουργία
Τερματικά σύνδεσης	Συνδέει τον μεταγωγέα με περιελίξεις κινητήρα

Κατά τη λειτουργία, οι ψήκτρες άνθρακα έρχονται σε επαφή με την περιστρεφόμενη επιφάνεια του μεταγωγέα για να μεταφέρουν ηλεκτρική ενέργεια στον κινητήρα.

Γιατί είναι σημαντικός ο μεταγωγέας στους κινητήρες ηλεκτρικών εργαλείων;

Ένας κινητήρας ηλεκτρικού εργαλείου λειτουργεί υπό απαιτητικές συνθήκες: Υψηλή ταχύτητα περιστροφής Συχνή εκκίνηση και διακοπή Βαριά μηχανικά φορτία Συνεχής δόνηση Ο μεταγωγέας πρέπει να διατηρεί σταθερή ηλεκτρική επαφή κατά τη διάρκεια αυτών των συνθηκών. Ένας καλά σχεδιασμένος εναλλάκτης συμβάλλει στη βελτίωση: Απόδοση κινητήρα Σταθερότητα περιστροφής Ηλεκτρική αγωγιμότητα Διάρκεια ζωής εργαλείου Εάν η επιφάνεια του μεταγωγέα φθείρεται ανομοιόμορφα, μπορεί να οδηγήσει σε προβλήματα όπως: Αυξημένοι σπινθήρες Μειωμένη ισχύς κινητήρα Υπερβολική παραγωγή θερμότητας Μειώθηκε η διάρκεια ζωής της βούρτσας

Ένα μυστικό της βιομηχανίας: Η ποιότητα της επιφάνειας του μεταγωγέα έχει μεγαλύτερη σημασία από την εμφάνισή του

Ένας μεταγωγέας μπορεί να μοιάζει με ένα απλό χάλκινο εξάρτημα, αλλά η κατάσταση της επιφάνειάς του είναι εξαιρετικά σημαντική. Οι κατασκευαστές κινητήρων δίνουν ιδιαίτερη προσοχή στα εξής: Ακρίβεια τμήματος Τραχύτητα επιφάνειας Ακρίβεια στρογγυλότητας Μόνωση απόσταση Ακόμη και μικροσκοπικές διαφορές στην κατασκευή μπορεί να επηρεάσουν: Σταθερότητα επαφής με βούρτσες άνθρακα Ηλεκτρική αντίσταση Παραγωγή θερμότητας Για τα ηλεκτρικά εργαλεία υψηλής ταχύτητας, μια μικρή ανισορροπία στο περιστρεφόμενο εξάρτημα μπορεί να δημιουργήσει κραδασμούς και να μειώσει την απόδοση του κινητήρα.

Υλικά που χρησιμοποιούνται στους μεταγωγείς ηλεκτρικών εργαλείων

Ο συνδυασμός υλικών ενός μεταγωγέα καθορίζει την ηλεκτρική και μηχανική του απόδοση.

Χάλκινα τμήματα

Ο χαλκός χρησιμοποιείται συνήθως λόγω: Υψηλή ηλεκτρική αγωγιμότητα Καλή θερμική απόδοση Κατάλληλες μηχανικές ιδιότητες

Μονωτικά Υλικά

Η μόνωση μεταξύ των χάλκινων τμημάτων αποτρέπει τα ηλεκτρικά βραχυκυκλώματα. Τα κοινά υλικά περιλαμβάνουν: Μίκα Μονωτικές ενώσεις υψηλής θερμοκρασίας

Ειδικά Υλικά Κράματος

Ορισμένες εφαρμογές χρησιμοποιούν κράματα χαλκού για τη βελτίωση: Αντοχή στη φθορά Μηχανική αντοχή Απόδοση υψηλής ταχύτητας

Η διαδικασία κατασκευής πίσω από έναν εναλλάκτη ηλεκτρικού εργαλείου

Η παραγωγή ενός αξιόπιστου μεταγωγέα απαιτεί αρκετές διαδικασίες ακριβείας.

Διαμόρφωση τμήματος χαλκού

Τα κομμάτια χαλκού διαμορφώνονται σε ακριβή τμήματα σύμφωνα με τις απαιτήσεις σχεδιασμού του κινητήρα.

Χύτευση και συναρμολόγηση

Τα χάλκινα τμήματα στερεώνονται με μονωτικά υλικά για να δημιουργήσουν μια πλήρη περιστρεφόμενη δομή.

Μηχανική κατεργασία και φινίρισμα επιφανειών

Η επιφάνεια του μεταγωγέα επεξεργάζεται με ακρίβεια για να εξασφαλιστεί: Σωστή διάμετρος Ομαλή επιφάνεια επαφής Σταθερή περιστροφή

Δοκιμές

Οι ποιοτικοί έλεγχοι μπορεί να περιλαμβάνουν: Μέτρηση διαστάσεων Δοκιμή ηλεκτρικής αγωγιμότητας Δοκιμή μόνωσης Δοκιμή δυναμικής ισορροπίας

Commutator vs Brushless Motor Technology

Με την ανάπτυξη της τεχνολογίας κινητήρων χωρίς ψήκτρες, ορισμένα σύγχρονα ηλεκτρικά εργαλεία έχουν αντικαταστήσει τους παραδοσιακούς κινητήρες με βούρτσα. Οι διαφορές περιλαμβάνουν:

Χαρακτηριστικό	Βουρτσισμένο μοτέρ με μεταγωγέα	Κινητήρας χωρίς ψήκτρες
Δομή	Χρησιμοποιεί βούρτσες και μεταγωγέα	Χρησιμοποιεί ηλεκτρονικό σύστημα ελέγχου
Συντήρηση	Απαιτεί αντικατάσταση βούρτσας με την πάροδο του χρόνου	Γενικά χαμηλότερη μηχανική φθορά
Κόστος	Πιο οικονομικός σχεδιασμός	Υψηλότερες απαιτήσεις τεχνολογίας
Εφαρμογή	Κοινό σε πολλά παραδοσιακά ηλεκτρικά εργαλεία	Χρησιμοποιείται όλο και περισσότερο σε προηγμένα εργαλεία

Παρά την ανάπτυξη του κινητήρα χωρίς ψήκτρες, οι κινητήρες που βασίζονται σε μεταγωγέα παραμένουν ευρέως χρησιμοποιούμενοι λόγω της ώριμης τεχνολογίας, των πλεονεκτημάτων κόστους και της αξιόπιστης απόδοσης τους.

Κοινές Εφαρμογές Μετατροπέων σε Ηλεκτρικά Εργαλεία

Οι μεταγωγείς χρησιμοποιούνται ευρέως σε κινητήρες για:

Ηλεκτρικά Τρυπάνια

Παρέχετε σταθερή περιστροφή για εργασίες διάτρησης και στερέωσης.

Γωνιακοί Μύλοι

Υποστήριξη περιστροφής υψηλής ταχύτητας κάτω από απαιτητικές συνθήκες εργασίας.

Ηλεκτρικά Πριόνια

Διατηρήστε τη λειτουργία του κινητήρα κατά τη διάρκεια των φορτίων κοπής.

Τριβεία και εργαλεία στίλβωσης

Παρέχετε σταθερό έλεγχο ταχύτητας για την επεξεργασία της επιφάνειας.

Η κρυφή πρόκληση: Διαχείριση θερμότητας και φθοράς

Μία από τις μεγαλύτερες προκλήσεις στο σχεδιασμό του μεταγωγέα είναι ο έλεγχος της σχέσης μεταξύ ηλεκτρικής απόδοσης και μηχανικής φθοράς. Κατά τη λειτουργία: Οι βούρτσες δημιουργούν τριβή Το ηλεκτρικό ρεύμα παράγει θερμότητα Η περιστροφή δημιουργεί μηχανική καταπόνηση Ένας καλός σχεδιασμός μεταγωγέα πρέπει να ισορροπεί: Αγωγιμότητα Αντοχή στη φθορά Σταθερότητα θερμοκρασίας Αξιοπιστία επαφών Αυτός είναι ο λόγος για τον οποίο η επιλογή υλικού και η ακρίβεια κατασκευής είναι απαραίτητες.

Μελλοντικές Τάσεις Μετατροπέων Ηλεκτρικών Εργαλείων

Βελτιωμένη τεχνολογία υλικών

Οι μελλοντικές εξελίξεις ενδέχεται να επικεντρωθούν σε: Καλύτερα υλικά ανθεκτικά στη φθορά Βελτιωμένη απόδοση κράματος χαλκού Μεγαλύτερη διάρκεια ζωής

Κατασκευή υψηλότερης ακρίβειας

Ο προηγμένος εξοπλισμός παραγωγής θα βελτιώσει: Ακρίβεια διαστάσεων Επιφανειακή συνοχή Απόδοση κινητήρα

Ανάπτυξη Υβριδικού Κινητήρα

Αν και οι κινητήρες χωρίς ψήκτρες αυξάνονται, οι βελτιωμένες τεχνολογίες κινητήρων με ψήκτρες μπορεί να συνεχίσουν να εξυπηρετούν οικονομικές και βιομηχανικές εφαρμογές.

Συμπέρασμα: Ένα μικρό στοιχείο που υποστηρίζει ισχυρά εργαλεία

Ένας μεταγωγέας για ηλεκτρικά εργαλεία μπορεί να είναι κρυμμένος μέσα στον κινητήρα, αλλά ο ρόλος του είναι ουσιαστικός για τη μετατροπή ηλεκτρικής ενέργειας και τη σταθερή λειτουργία. Μέσω της ακριβούς κατασκευής, των προηγμένων υλικών και της συνεχούς βελτίωσης, οι μεταγωγείς συνεχίζουν να υποστηρίζουν αξιόπιστη απόδοση σε τρυπάνια, μύλους, πριόνια και πολλά άλλα ηλεκτρικά εργαλεία. Αυτό το μικρό περιστρεφόμενο εξάρτημα δείχνει πώς ακόμη και τα πιο μικρά εξαρτήματα μπορούν να έχουν σημαντική επίδραση στην απόδοση του βιομηχανικού εξοπλισμού.
