Τι εμποδίζει τη διαρροή ρεύματος μέσω των περιελίξεων του κινητήρα σας;

Μέσα σε κάθε ηλεκτροκινητήρα, οι χάλκινες περιελίξεις μεταφέρουν ρεύμα. Κάθονται μέσα σε χαλύβδινες υποδοχές. Ο χάλυβας μεταφέρει ηλεκτρισμό. Ο χαλκός άγει ηλεκτρισμό. Εάν ακουμπήσουν, διαρρέει ρεύμα. Το μοτέρ σορτς. Οι επιδόσεις πέφτουν. Τελικά, ο κινητήρας αποτυγχάνει.

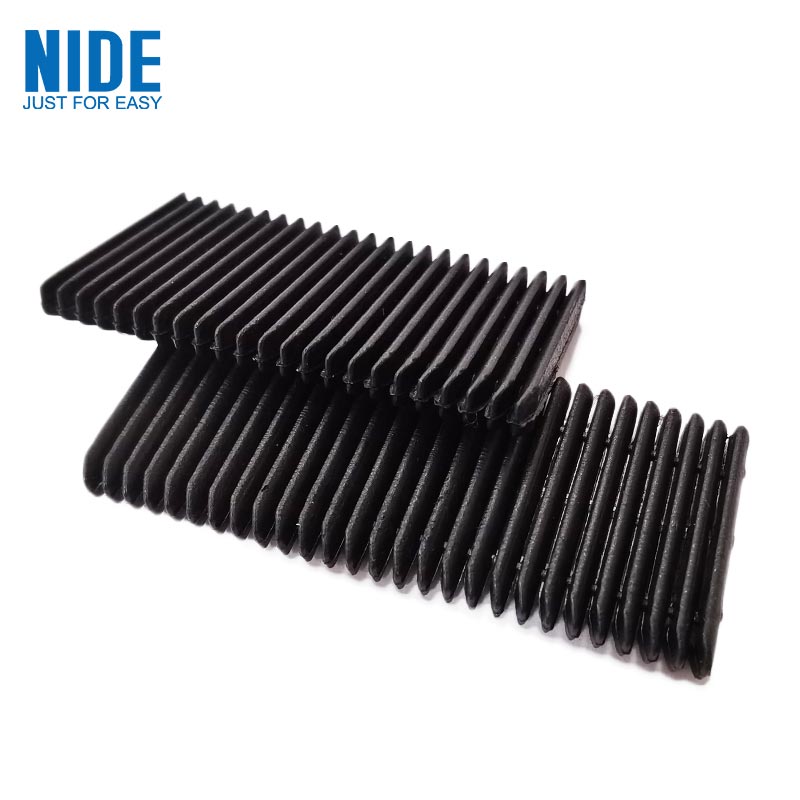

Το μόνο πράγμα που στέκεται μεταξύ του χαλκού και του χάλυβα είναι ένα λεπτό φύλλο υλικού που ονομάζεταιηλεκτρομονωτικό χαρτί.

Δεν φαίνεται πολύ. Ένα κλάσμα του χιλιοστού πάχους. Κόψτε σε ακριβή σχήματα. Γλιστρήστε μέσα στην υποδοχή πριν μπουν οι περιελίξεις. Αλλά χωρίς αυτήν, ο κινητήρας δεν λειτουργεί.

Τι κάνει πραγματικά το μονωτικό χαρτί

Ο πυρήνας του στάτορα είναι κατασκευασμένος από στοιβαγμένα ελάσματα χάλυβα. Οι υποδοχές είναι τρυπημένες μέσα τους. Ο μηχανικός εισάγει ένα κομμάτι μονωτικό χαρτί σε κάθε σχισμή, διπλωμένο για να ευθυγραμμίσει τους τοίχους. Στη συνέχεια, οι περιελίξεις μπαίνουν μέσα. Στη συνέχεια, η σφήνα της σχισμής κλείνει το άνοιγμα.

Το χαρτί έχει τρεις εργασίες. Πρώτον, ηλεκτρική μόνωση - σταματήστε το ρεύμα από το άλμα από τον χαλκό στον χάλυβα. Δεύτερον, μηχανική προστασία — μαλακώστε τις περιελίξεις στα σκληρά άκρα των ελασμάτων χάλυβα. Τρίτον, θερμική διαχείριση — ορισμένες ποιότητες βοηθούν στη μεταφορά της θερμότητας μακριά από τις περιελίξεις.

Εάν το χαρτί αποτύχει σε κάποιο από αυτά, ο κινητήρας αποτυγχάνει.

Οι Υλικές Οικογένειες

Δεν είναι όλα τα μονωτικά χαρτιά ίδια. Διαφορετικοί κινητήρες χρειάζονται διαφορετικά υλικά. Η επιλογή εξαρτάται από τη θερμοκρασία, την τάση, τη μηχανική καταπόνηση και το κόστος.

Ο παρακάτω πίνακας δείχνει τους πιο συνηθισμένους τύπους που χρησιμοποιούνται στην κατασκευή κινητήρων σήμερα.

Το DMD είναι το άλογο εργασίας. Καλύπτει τους περισσότερους τυπικούς κινητήρες με λογικό κόστος. Το NMN προσθέτει μηχανική σκληρότητα. Το NHN προσθέτει αντίσταση στη θερμότητα. Το χαρτί αραμιδίου προσθέτει και τα δύο συν ανώτερη διηλεκτρική αντοχή. Το φιλμ πολυιμιδίου είναι για στενούς χώρους.

Κατανόηση των κατηγοριών θερμοκρασίας

Κάθε μονωτικό υλικό φέρει μια βαθμολογία θερμοκρασίας. Αυτό δεν είναι μάρκετινγκ. Είναι ένα δοκιμασμένο όριο.

Η επιλογή της λάθος τάξης είναι ένα συνηθισμένο λάθος. Εάν ο κινητήρας λειτουργεί στους 140°C συνεχόμενα, η Κλάση Β (130°C) θα αποτύχει. Η κατηγορία F (155°C) είναι η ελάχιστη ασφαλής επιλογή.

Σημείωση όμως: η βαθμολογία θερμοκρασίας ισχύει για συνεχή λειτουργία. Οι μέγιστες θερμοκρασίες μπορεί να είναι υψηλότερες. Οι καλοί μηχανικοί προσθέτουν περιθώριο. Ένας κινητήρας που λειτουργεί στους 140°C συνεχόμενα θα πρέπει να έχει μόνωση κατηγορίας H, όχι μόνο κατηγορίας F.

Βασικές παράμετροι: Τι σημαίνει πραγματικά το φύλλο προδιαγραφών

Οταναξιολόγηση μονωτικού χαρτιού, πολλές τεχνικές παράμετροι έχουν σημασία. Εδώ είναι τι εννοούν.

Πάχος.Μετρημένο σε χιλιοστά. Το τυπικό εύρος είναι 0,15 mm έως 0,40 mm για τις επενδύσεις με αυλακώσεις. Το παχύτερο χαρτί παρέχει υψηλότερη διηλεκτρική αντοχή και καλύτερη μηχανική προστασία. Το λεπτότερο χαρτί αφήνει περισσότερο χώρο για χαλκό, αυξάνοντας την πυκνότητα ισχύος του κινητήρα. Η αντιστάθμιση είναι κρίση μηχανικής.

Διηλεκτρική αντοχή.Μετράται σε κιλοβολτ ανά χιλιοστό. Αυτό σας λέει πόση τάση μπορεί να μπλοκάρει το χαρτί πριν χαλάσει. Μια τυπική τιμή για το DMD είναι 5-8 kV για ένα φύλλο 0,2 mm. Το υψηλότερο είναι καλύτερο, αλλά η πραγματική απαίτηση εξαρτάται από την τάση του κινητήρα. Για έναν κινητήρα EV 400V, 3-5 kV είναι επαρκής. Για συστήματα 800V, τα 6-8 kV είναι ασφαλέστερα.

Αντοχή σε εφελκυσμό.Μετρήθηκε σε Newton ανά πλάτος 15 mm. Αυτό σας λέει πόση δύναμη έλξης μπορεί να πάρει το χαρτί πριν σκιστεί. Σημαντικό γιατί το χαρτί διπλώνεται και εισάγεται από το μηχάνημα. Αδύναμο σκίσιμο χαρτιού κατά τη συναρμολόγηση. Ακολουθεί διακοπή λειτουργίας.

Επιμήκυνση στο διάλειμμα.Ποσοστό διάτασης πριν από τη ρήξη. Το χαρτί που τεντώνεται 10-15% είναι πιο επιεικής κατά το δίπλωμα. Εύθραυστο χαρτί ραγίζει σε αιχμηρές γωνίες.

Αντοχή στο σχίσιμο της άκρης.Μετρήθηκε σε Newton. Το χαρτί διπλώνεται. Οι πτυχώσεις δημιουργούν σημεία πίεσης. Εάν η αντίσταση στο σχίσιμο της άκρης είναι χαμηλή, το χαρτί χωρίζεται στη γραμμή δίπλωσης κατά την εισαγωγή.

Ένας καλός προμηθευτής παρέχει αυτούς τους αριθμούς στο πιστοποιητικό υλικού. Ένας φτωχός προμηθευτής λέει "ανταποκρίνεται στα βιομηχανικά πρότυπα" χωρίς να δίνει πραγματικές τιμές δοκιμής.

Γιατί οι κινητήρες EV είναι διαφορετικοί

Οι κινητήρες ηλεκτρικών οχημάτων έχουν αλλάξει την αγορά μονωτικού χαρτιού. Οι απαιτήσεις είναι αυστηρότερες.

Υψηλότερες θερμοκρασίες.Οι κινητήρες EV λειτουργούν πιο ζεστοί από τους βιομηχανικούς κινητήρες. Η υγρή ψύξη βοηθά, αλλά τα hotspot εξακολουθούν να φτάνουν τους 160-180°C. Τα υλικά κατηγορίας Η (180°C) είναι στάνταρ. Ορισμένοι κατασκευαστές μετακινούνται στην κατηγορία C (220°C) για σχέδια επόμενης γενιάς.

Υψηλότερες τάσεις.Οι πρώτοι κινητήρες EV λειτουργούσαν στα 300-400V. Τα νεότερα συστήματα λειτουργούν στα 800V. Τα επόμενα συστήματα θα λειτουργούν στα 1200V ή υψηλότερα. Οι απαιτήσεις για διηλεκτρική αντοχή έχουν διπλασιαστεί. Το χαρτί που δούλευε για 400V μπορεί να μην είναι ασφαλές για 800V.

Έκθεση σε λάδι.Πολλοί κινητήρες EV χρησιμοποιούν λάδι για ψύξη και λίπανση. Το μονωτικό χαρτί κάθεται σε αυτό το λάδι. Ορισμένα υλικά διογκώνονται ή διασπώνται στο λάδι. Τα χαρτιά με βάση το πολυϊμίδιο έχουν καλή απόδοση. Τα χαρτιά με βάση τον πολυεστέρα μπορεί να έχουν περιορισμούς. Ζητήστε δεδομένα δοκιμής συμβατότητας λαδιού.

Αυτοματοποίηση.Οι γραμμές παραγωγής κινητήρων EV λειτουργούν με υψηλή ταχύτητα. Το χαρτί τροφοδοτείται από ρολά, κόβεται, διπλώνεται και εισάγεται αυτόματα. Σημασία έχει η υλική συνέπεια. Η διακύμανση πάχους ±0,01 mm μπορεί να μπλοκάρει έναν αυτοματοποιημένο εισαγωγέα.

Τρία πραγματικά προβλήματα που συμβαίνουν στις γραμμές παραγωγής

Οι θεωρητικές ιδιότητες του υλικού είναι ένα πράγμα. Αυτό που στην πραγματικότητα πάει στραβά στο εργοστάσιο είναι άλλο.

Πρόβλημα πρώτο: σκίσιμο χαρτιού κατά το δίπλωμα.Το μηχάνημα διπλώνει το χαρτί σε σχήμα U για να ευθυγραμμίσει την υποδοχή. Εάν το χαρτί έχει χαμηλή αντοχή στο σχίσιμο της άκρης, χωρίζεται στη γραμμή δίπλωσης. Η γραμμή σταματά. Ένας χειριστής αποκαθιστά την εμπλοκή. Συνεχίζει η παραγωγή. Αυτό συμβαίνει δεκάδες φορές ανά βάρδια με φτωχό υλικό.

Πρόβλημα δεύτερο: οι διαστάσεις του χαρτιού αλλάζουν με την υγρασία.Το χαρτί αραμιδίου απορροφά την υγρασία από τον αέρα. Σε υψηλή υγρασία, διαστέλλεται. Σε χαμηλή υγρασία, συρρικνώνεται. Το μηχάνημα είναι βαθμονομημένο για ένα μέγεθος. Όταν το χαρτί αλλάζει μέγεθος, αλλάζει και το διπλωμένο σχήμα. Το ένθετο αποτυγχάνει. Οι καλοί προμηθευτές αποστέλλουν χαρτί σε αδιάβροχη συσκευασία. Τα καλά εργοστάσια το αποθηκεύουν σε κλιματιζόμενα δωμάτια.

Πρόβλημα τρίτο: μόλυνση με κόλλα.Ορισμένο μονωτικό χαρτί έχει ένα θερμοενεργοποιούμενο συγκολλητικό στρώμα στη μία πλευρά. Μετά την εισαγωγή, η θερμότητα συνδέει το χαρτί στα τοιχώματα των σχισμών. Εάν η κόλλα διαρρέει κατά την αποθήκευση ή τη μεταφορά, κολλάει στους οδηγούς του μηχανήματος. Μαζεύεται σκόνη. Μετατοπίσεις ευθυγράμμισης. Η λύση είναι η καθαρή κατασκευή και οι σωστές επενδύσεις απελευθέρωσης.

Πώς να προσδιορίσετε σωστά το μονωτικό χαρτί

Ακολουθεί ένα πραγματικό παράδειγμα προδιαγραφών για μια κίνηση έλξης κινητήρα EV.

Στείλτε το σε τρεις προμηθευτές. Συγκρίνετε τις αναφορές δοκιμών που παρέχουν. Ρωτήστε για την παραλλαγή — από παρτίδα σε παρτίδα, από ρολό σε ρολό. Ο προμηθευτής που απαντά με δεδομένα είναι αυτός που πρέπει να εμπιστευτείτε.

Έξι ερωτήσεις που κάνουν οι αγοραστές

Μπορώ να χρησιμοποιήσω το ίδιο μονωτικό χαρτί για όλους τους κινητήρες μου;
Όχι συνήθως. Διαφορετικοί κινητήρες λειτουργούν σε διαφορετικές θερμοκρασίες και τάσεις. Η τυποποίηση σε ένα υλικό απλοποιεί το απόθεμα, αλλά σας αναγκάζει να χρησιμοποιήσετε ένα υλικό υψηλότερης ποιότητας από αυτό που απαιτείται για ορισμένους κινητήρες, αυξάνοντας το κόστος. Ή χρησιμοποιείτε υλικό χαμηλότερης ποιότητας και υπάρχει κίνδυνος αστοχίας. Καλύτερα να χαρακτηρίσετε δύο ή τρία υλικά και να τα ταιριάξετε με τις εφαρμογές.

Ποια είναι η διαφορά μεταξύ NMN και NHN;
Το μεσαίο στρώμα. Το NMN χρησιμοποιεί πολυεστερικό φιλμ. Το NHN χρησιμοποιεί φιλμ πολυιμιδίου. Το πολυιμίδιο αντέχει σε υψηλότερες θερμοκρασίες. Για κινητήρες που λειτουργούν κάτω από 155°C, το NMN είναι καλό. Για 155-180°C, επιλέξτε NHN. Η διαφορά κόστους είναι μέτρια.

Το παχύτερο χαρτί σημαίνει πάντα καλύτερη μόνωση;
Όχι πάντα. Η διηλεκτρική αντοχή αυξάνεται με το πάχος, αλλά η μηχανική εφαρμογή γίνεται πιο δύσκολη. Το παχύ χαρτί καταλαμβάνει χώρο μέσα στην υποδοχή. Αυτός ο χώρος θα μπορούσε να είχε περισσότερο χαλκό. Οι σχεδιαστές κινητήρων ανταλλάσσουν το πάχος της μόνωσης με το γέμισμα χαλκού. Το λεπτότερο χαρτί επιτρέπει περισσότερο χαλκό, μεγαλύτερη ισχύ, αλλά απαιτεί καλύτερο έλεγχο της διαδικασίας.

Ποια είναι η διάρκεια ζωής του μονωτικού χαρτιού;
Εξαρτάται από τις συνθήκες αποθήκευσης. Στην αρχική συσκευασία, το ελεγχόμενο από το κλίμα χαρτί αραμιδίου διαρκεί χρόνια. Τα υλικά με βάση τον πολυεστέρα μπορεί να αποικοδομηθούν πιο γρήγορα. Οι κύριοι κίνδυνοι είναι η απορρόφηση υγρασίας και η γήρανση της κόλλας. Εάν το χαρτί έχει αποθηκευτεί για περισσότερα από δύο χρόνια, δοκιμάστε ένα δείγμα πριν από τη χρήση.

Πώς μπορώ να ξέρω εάν το χαρτί ενός προμηθευτή είναι συνεπές;
Ζητήστε δεδομένα Cpk για το πάχος. Cpk 1,33 ή υψηλότερο σημαίνει ότι η διαδικασία είναι ικανή. Ζητήστε επίσης αναφορές δοκιμών από παρτίδα σε παρτίδα. Εάν ένας προμηθευτής δεν μπορεί να τα παράγει, δεν ελέγχει τη διαδικασία του.

Μπορεί το μονωτικό χαρτί να ανακυκλωθεί;
Τα περισσότερα είναι θερμοσκληρυνόμενα ή θερμοπλαστικά υψηλής απόδοσης. Η ανακύκλωση είναι δύσκολη. Μερικά χαρτιά αραμιδίου μπορούν να επαναπολτοποιηθούν, αλλά η διαδικασία δεν είναι ευρέως διαθέσιμη. Η εστίαση του κλάδου είναι στη μείωση των απορριμμάτων κατά την κοπή και την εισαγωγή, όχι στην ανακύκλωση μετά την κατανάλωση.

Σημείωση σχετικά με τη συμβατότητα με κουλοχέρηδες

Μονωτικό χαρτίευθυγραμμίζει τους τοίχους των σχισμών. Η σφήνα της σχισμής κλείνει το άνοιγμα. Πρέπει να συνεργαστούν.

Η σφήνα πιέζει πάνω στο χαρτί στο άνοιγμα της σχισμής. Εάν το χαρτί είναι πολύ μαλακό, η σφήνα θα σκάψει μέσα του. Εάν το χαρτί είναι πολύ εύθραυστο, θα σπάσει στο σημείο επαφής της σφήνας.

Για τους κινητήρες EV, πολλοί μηχανικοί συνδυάζουν χαρτί αραμιδίου με σφήνες αραμιδίου. Ίδια οικογένεια υλικών, παρόμοια θερμική διαστολή και μηχανική συμπεριφορά. Για γενικούς κινητήρες, το χαρτί DMD με σφήνες από ίνες γυαλιού είναι ένας αποδεδειγμένος συνδυασμός.

Όταν παραγγέλνετε από έναν προμηθευτή, προσδιορίστε και τα δύο είδη μαζί. Ο προμηθευτής μπορεί στη συνέχεια να ταιριάξει τα συστήματα υλικών.
