6641 F Class DMD Insulation Το μονωτικό υλικό ηλεκτρικού κινητήρα με χάρτινη μεμβράνη είναι ένα σύνθετο υλικό τριών στρωμάτων κατασκευασμένο από ένα στρώμα πολυεστερικής μεμβράνης και δύο μη υφασμένα υλικά από ηλεκτρικές ίνες πολυεστέρα και κολλημένο με ρητίνη κατηγορίας F. Με καλές μηχανικές και ηλεκτρικές ιδιότητες, το μη υφαντό ύφασμα από πολυεστέρα έχει καλή ικανότητα προσρόφησης και μπορεί να απορροφήσει τη ρητίνη κατά τον εμποτισμό.
Ιδιότητες |
Μονάδα |
Παράμετρος |
||||||||||
Πάχος μονωτικού χαρτιού |
ΜΜ |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Απόκλιση πάχους |
ΜΜ |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Γράμμα και απόκλιση |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Πάχος φιλμ |
ΜΜ |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Τάση διάσπασης |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
Αντοχή σε εφελκυσμό (MD |
N/CM |
≥60 |
≥90 |
≥110 |
≥120 |
≥140 |
≥170 |
≥200 |
≥270 |
≥340 |
≥360 |
≥390 |
Αντοχή σε εφελκυσμό (TD) |
N/CM |
≥40 |
≥80 |
≥100 |
≥105 |
≥120 |
≥150 |
≥180 |
≥200 |
≥280 |
≥300 |
≥320 |
Το μονωτικό χαρτί DMD κατηγορίας F 6641 χρησιμοποιείται ευρέως στη μόνωση σχισμής μόνωσης κινητήρα, φάσης και επένδυσης μόνωση κινητήρων ¼ ŒInterlayer στον μετασχηματιστή. Χρησιμοποιείται επίσης ευρέως σε αυτόματη μηχανή εισαγωγής πηνίου για εισαγωγή σφήνας.

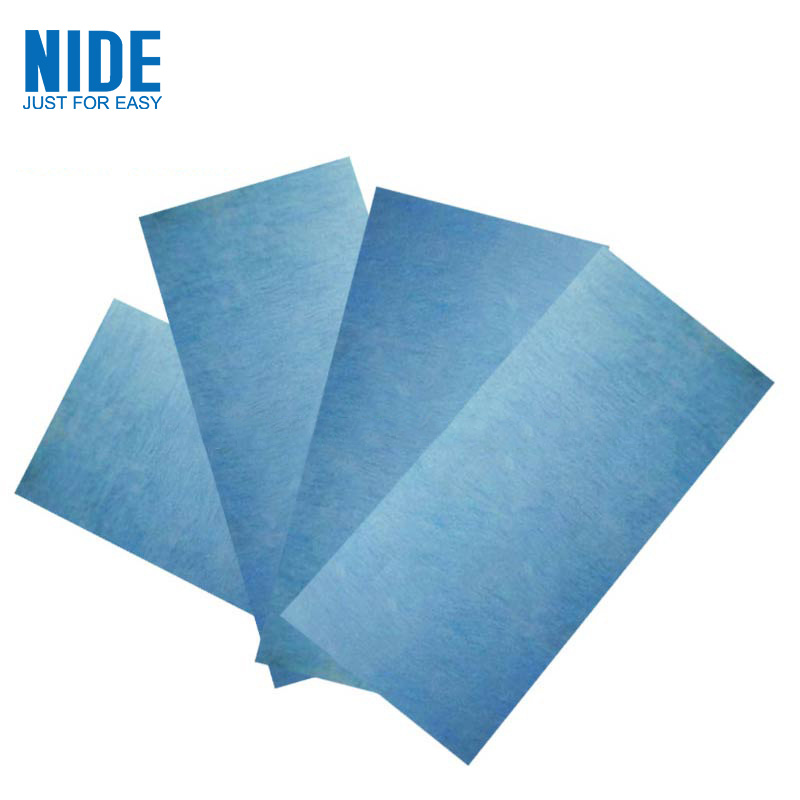

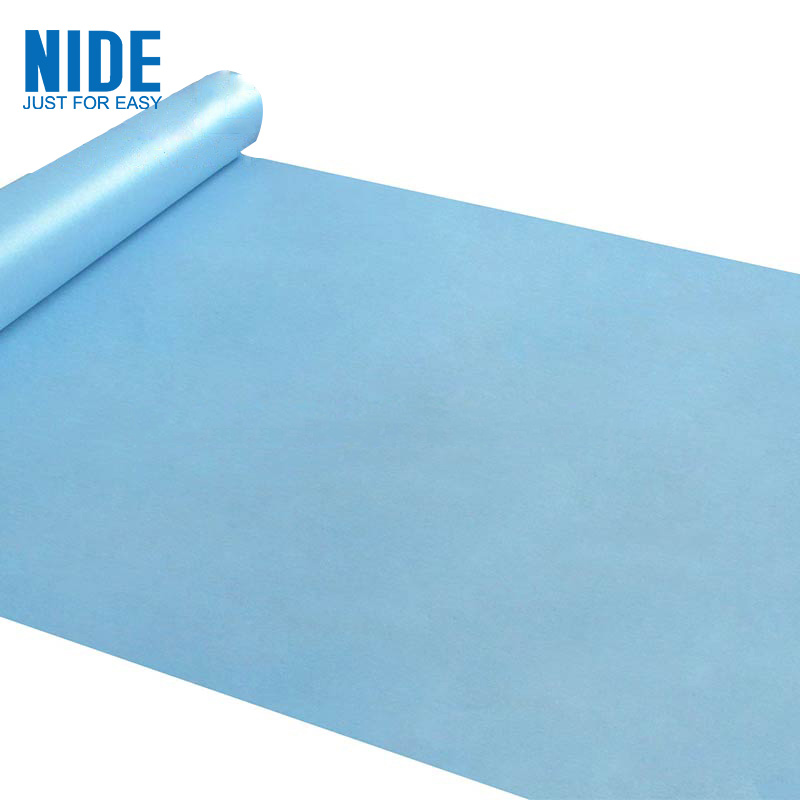

6641 F Class DMD Insulation Paper for Motor Insulation
Θα ήταν καλύτερα εάν ο πελάτης μπορούσε να μας στείλει λεπτομερές σχέδιο συμπεριλαμβανομένων των παρακάτω πληροφοριών.
1. Τύπος μονωτικού υλικού: μονωτικό χαρτί, σφήνα, (συμπεριλαμβανομένου DMD, DM, πολυεστερικής μεμβράνης, PMP, PET, κόκκινων βουλκανισμένων ινών)
2. Διάσταση μονωτικού υλικού: πλάτος, πάχος, ανοχή.
3. Θερμική κατηγορία μονωτικού υλικού: Κατηγορία F, Κατηγορία Ε, Κατηγορία Β, Κατηγορία Η
4. Εφαρμογές μονωτικών υλικών
5. Απαιτούμενη ποσότητα: κανονικά το βάρος του
6. Άλλη τεχνική απαίτηση.
